Модуль сопряжения МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов «Рубеж-2ОП» прот. R3, а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «Рубеж-ПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.
Модуль сопряжения МС-Е обеспечивает:
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
- светодиодную индикацию наличия связи приборов с компьютером.
Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.
Параметры работы по Ethernet-каналу:
- скорость передачи – 100 Мбит/с
- режим передачи данных – full-duplex
- используемый протокол – UDP
- максимальное количество ПК для одновременного мониторинга системы, не более двух
Скорость передачи данных по интерфейсу RS-485 выбирается из ряда: 19200, 38400, 57600, 115200 бит/сек;
Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

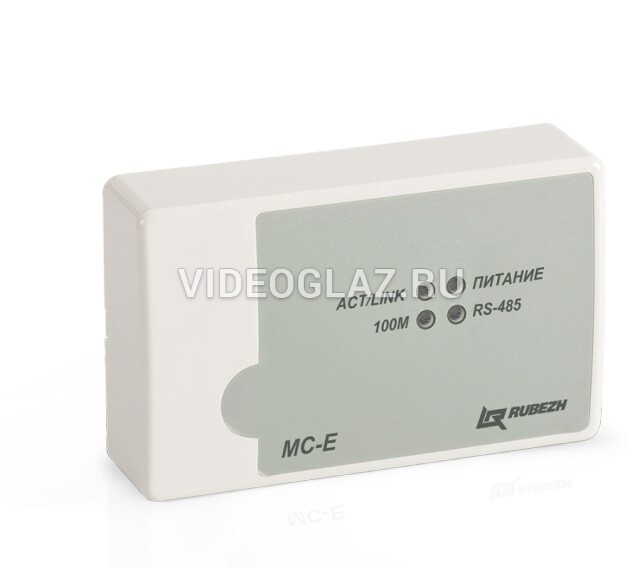

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.
Светодиодный индикатор «ПИТАНИЕ»:
- Светит непрерывно при наличии питания;
- Погашен при отсутствие питания.
Светодиодный индикатор «RS-485»:
- Мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование);
- Погашен при отсутствии конфигурации;
- Трехкратное мигание при включении устройства.
Светодиодный индикатор «ACT/LINK»:
- Мигает при обмене, наличии связи по Ethernet-каналу;
- Погашен при отсутствии связи.
Светодиодный индикатор «100М»:
- Светит непрерывно при скорости обмена – 100 Мбит.
Схема подключения модуля сопряжения МС-Е
